Guía para seleccionar una planta CIL de mineral de oro: capacidad, recuperación y costos

Seleccionar la planta de lixiviación con carbón (CIL, por sus siglas en inglés) adecuada para procesar mineral de oro requiere algo más que elegir equipos con una capacidad de procesamiento apropiada. Las características del mineral, los objetivos de recuperación de oro, el diseño del proceso, la inversión de capital y los costos operativos influyen en el rendimiento y la rentabilidad de un proyecto de procesamiento de oro.

Una planta CIL bien diseñada integra la trituración, la molienda, la lixiviación, la adsorción con carbón, la recuperación de oro y la gestión de relaves en un sistema de procesamiento coordinado. Sin embargo, la configuración óptima varía según la mineralogía del mineral, el grado de liberación del oro y los resultados de las pruebas metalúrgicas.

Esta guía explica cómo funciona el proceso CIL, cómo elegir la capacidad adecuada de la planta, qué factores influyen en la recuperación de oro y qué aspectos deben tenerse en cuenta al estimar los costos del proyecto.

1. ¿Qué es una planta CIL de mineral de oro?

Una planta CIL de mineral de oro es una instalación de procesamiento de minerales que utiliza el proceso de lixiviación con carbón para extraer oro del mineral. Esta tecnología combina la lixiviación con cianuro y la adsorción con carbón activado en el mismo circuito de tanques.

Durante la lixiviación, el cianuro disuelve el oro accesible del mineral previamente preparado bajo condiciones químicas controladas. A continuación, el carbón activado adsorbe el oro disuelto directamente de la pulpa, lo que permite concentrarlo en el carbón para su posterior recuperación.

A diferencia de una planta convencional de carbón en pulpa (CIP, por sus siglas en inglés), en la que la lixiviación y la adsorción se realizan en etapas separadas, una planta CIL combina ambas operaciones en la misma serie de tanques. Esta disposición puede reducir la necesidad de equipos de proceso independientes y ayudar a limitar los efectos de los materiales que provocan la preg-robbing en determinados minerales.

Una planta CIL completa para oro suele incluir equipos de trituración, molinos de molienda, equipos de clasificación, tanques de lixiviación y adsorción, sistemas de manipulación de carbón, equipos de recuperación de oro e instalaciones para el tratamiento de relaves.

1.1 ¿Cómo funciona el proceso CIL para mineral de oro?

El diagrama de flujo exacto de una planta CIL depende de la mineralogía del mineral, las características de liberación del oro y los resultados de las pruebas metalúrgicas. No obstante, la mayoría de las plantas CIL convencionales siguen varias etapas principales de procesamiento.

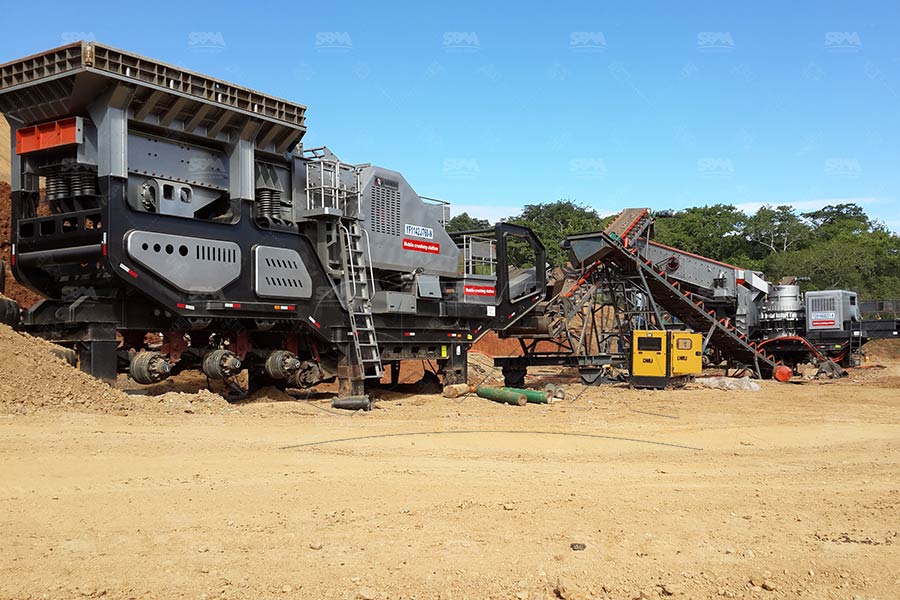

1. Trituración

El mineral extraído de la mina (ROM, por sus siglas en inglés) se introduce en las trituradoras para reducir las rocas de gran tamaño a una granulometría manejable. Según las características del mineral y el rendimiento requerido, el circuito de trituración puede incluir trituración primaria y secundaria, junto con equipos de cribado.

Una trituración eficaz prepara el mineral para la molienda y ayuda a mantener una alimentación estable para los equipos posteriores.

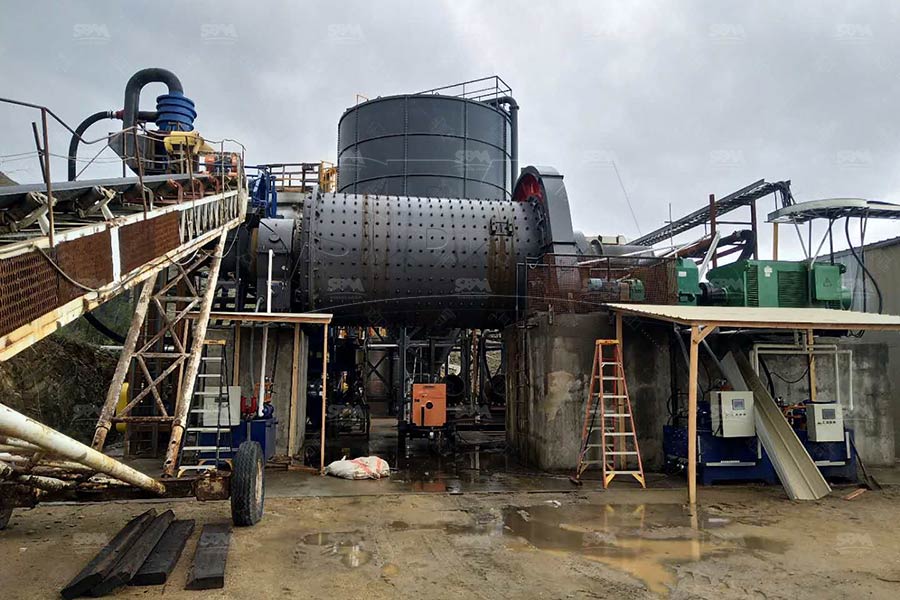

2. Molienda

El mineral triturado entra en los molinos de molienda, donde se reduce a un tamaño de partícula más fino. La molienda ayuda a liberar los minerales auríferos de la roca circundante, haciendo que el oro sea más accesible durante la lixiviación con cianuro.

La finura de molienda requerida depende del tamaño de las partículas de oro, de sus asociaciones mineralógicas y del grado de liberación necesario para alcanzar el objetivo de recuperación.

3. Preparación de la pulpa

El mineral molido se mezcla con agua para formar una pulpa adecuada para las etapas posteriores del procesamiento. La densidad de la pulpa se ajusta para favorecer una mezcla eficaz, la transferencia de masa y las reacciones químicas.

Las condiciones del proceso, incluidos el pH y otros parámetros químicos relevantes, se controlan de acuerdo con las características del mineral y los requisitos operativos de la planta.

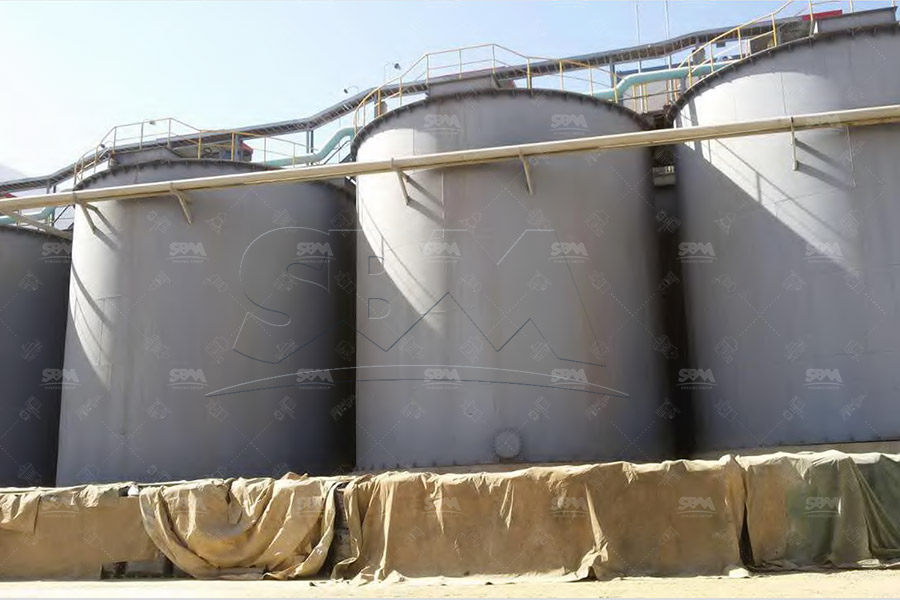

4. Lixiviación y adsorción

La pulpa preparada entra en una serie de tanques CIL. El cianuro disuelve el oro accesible en condiciones controladas, mientras que el carbón activado adsorbe el oro disuelto presente en la pulpa.

Dado que la lixiviación y la adsorción tienen lugar en el mismo circuito de tanques, el carbón puede capturar el oro disuelto a medida que pasa a la solución. La disponibilidad de oxígeno, la concentración de cianuro, el tiempo de residencia y el rendimiento del carbón influyen en la eficiencia de esta etapa.

5. Recuperación del oro del carbón

El carbón cargado de oro se separa de la pulpa y se procesa mediante un circuito de recuperación adecuado. Según el diseño de la planta, este proceso puede incluir el lavado del carbón, la elución y la electrodeposición, seguidos de un tratamiento adicional para obtener un producto aurífero destinado a la refinación.

También pueden incorporarse sistemas de regeneración y reciclaje del carbón para mantener su capacidad de adsorción.

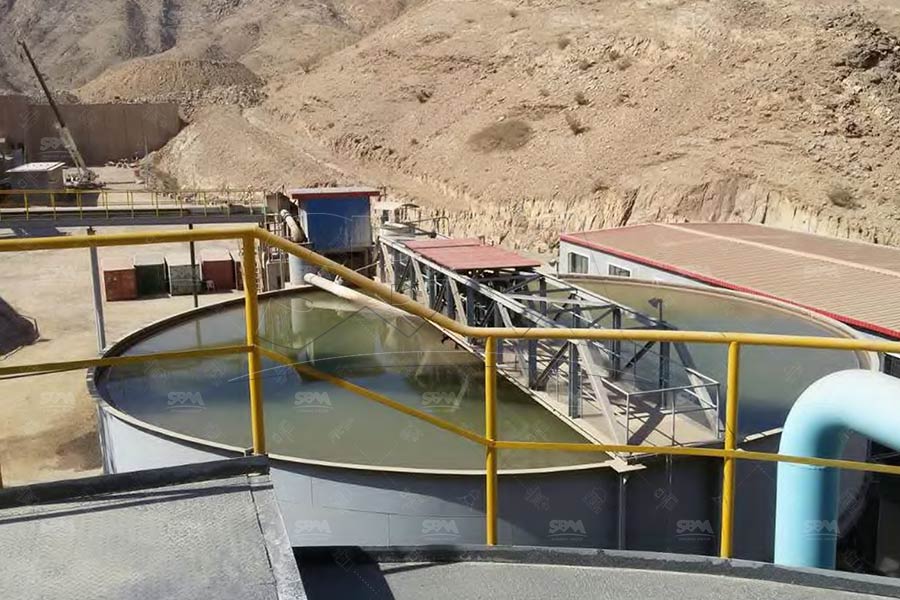

6. Tratamiento de relaves

Después de extraer el oro, la pulpa restante se dirige a un sistema de tratamiento de residuos adecuado. La gestión de relaves puede incluir la destrucción o detoxificación del cianuro cuando sea necesario, la recuperación de agua y la disposición de los residuos en una instalación de almacenamiento de relaves diseñada para tal fin.

El diseño debe tener en cuenta las normativas ambientales, la gestión del agua, las condiciones geotécnicas y los requisitos de seguridad específicos del emplazamiento.

1.2 ¿Cuándo es adecuado el proceso CIL para el mineral de oro?

El proceso CIL se considera habitualmente para minerales de oro de fácil lixiviación que responden bien al tratamiento con cianuro. Sin embargo, su idoneidad depende de otros factores además de la ley del oro.

Minerales de oro de fácil lixiviación: los minerales que contienen oro que puede liberarse adecuadamente y disolverse mediante la lixiviación convencional con cianuro suelen ser buenos candidatos para el proceso CIL.

• Proyectos que buscan un procesamiento integrado: La combinación de la lixiviación y la adsorción puede simplificar la distribución de los equipos y ofrecer ventajas operativas frente a los circuitos de lixiviación y adsorción separados.
• Minerales con efecto preg-robbing: Algunos minerales contienen materiales carbonosos naturales capaces de adsorber el oro disuelto y reducir la recuperación. En determinados casos, el proceso CIL puede ayudar a mitigar este efecto, pero el rendimiento depende del tipo y la actividad del material carbonoso. Es esencial realizar pruebas metalúrgicas específicas.
• Minerales de oro refractarios: El oro atrapado en minerales sulfurados o que presenta resistencia a la lixiviación convencional puede requerir un pretratamiento antes del proceso CIL. Según las características del mineral, las opciones pueden incluir oxidación, tostación, oxidación a presión o biooxidación.

Por este motivo, antes de seleccionar definitivamente la planta, deben realizarse un muestreo representativo del mineral y pruebas metalúrgicas.

2. Cómo elegir la capacidad adecuada de una planta CIL

La capacidad de la planta determina el volumen de mineral procesado al día e influye en el dimensionamiento de los equipos, los requisitos de infraestructura, la inversión y los gastos operativos.

Seleccionar una capacidad demasiado pequeña puede limitar la producción, mientras que una planta sobredimensionada puede aumentar los costos de capital y generar una complejidad operativa innecesaria.

La capacidad debe determinarse a partir de las previsiones de producción de la mina, la disponibilidad de mineral, los programas operativos y el rendimiento esperado del circuito de procesamiento completo.

Rangos habituales de capacidad de las plantas CIL para mineral de oro

Los siguientes rangos ofrecen una orientación general para la planificación preliminar del proyecto. Los requisitos reales dependen de las propiedades del mineral, la selección de equipos, las condiciones del emplazamiento y la viabilidad económica del proyecto.

Capacidad de la planta	Perfil típico del proyecto	Principales aspectos de selección
100–300 TPD	Proyectos mineros de oro a pequeña escala	Diseño compacto, inversión manejable y equipos modulares
300–1.000 TPD	Operaciones mineras pequeñas y medianas	Equilibrio entre costos de capital, eficiencia operativa y posibilidades de ampliación
1.000–3.000 TPD	Minas de oro medianas y grandes	Sistemas integrados de molienda, lixiviación, adsorción y gestión de relaves
Más de 3.000 TPD	Operaciones mineras a gran escala	Equipos de alta capacidad, automatización, disponibilidad y optimización del proceso

• En los proyectos más pequeños, los equipos modulares pueden simplificar el transporte, la instalación y las futuras ampliaciones. Las plantas de tamaño mediano suelen requerir una coordinación más estrecha entre los sistemas de molienda, manipulación de pulpa, lixiviación y adsorción.
• Las operaciones a gran escala prestan mayor atención a la disponibilidad de los equipos, el control del proceso, la planificación del mantenimiento y la fiabilidad de la infraestructura auxiliar.
• La capacidad también debe ajustarse a la vida útil prevista de la mina y al suministro de mineral. Una planta diseñada para un pico de producción a corto plazo puede no estar justificada económicamente si la mina no puede proporcionar una alimentación suficiente de forma constante.

3. Optimización de la recuperación: ¿qué determina realmente la extracción de oro?

La recuperación de oro es uno de los indicadores más importantes del rendimiento de una planta CIL. Sin embargo, la recuperación teórica más alta no siempre representa el objetivo operativo más económico.

Los minerales de oro de fácil lixiviación pueden alcanzar recuperaciones aproximadas del 85–95 % en operaciones CIL adecuadas, aunque los resultados reales varían considerablemente. Los minerales refractarios pueden presentar recuperaciones sustancialmente inferiores si no se someten a un pretratamiento eficaz.

3.1 Caracterización del mineral y mineralogía

Antes de finalizar el diseño de la planta, los estudios metalúrgicos deben determinar los siguientes aspectos:

• Ley del oro, tamaño de las partículas y asociaciones mineralógicas.
• Grado de liberación del oro con diferentes finuras de molienda.
• Presencia de sulfuros, incluidos la pirita y la arsenopirita.
• Cobre y otros minerales que puedan aumentar el consumo de reactivos o interferir en el procesamiento.
• Presencia natural de materiales carbonosos y posible comportamiento de preg-robbing.
• Consumo de cianuro, demanda de oxígeno y otras características químicas relevantes.

Esta información ayuda a determinar si el proceso CIL convencional es adecuado o si se necesitan etapas adicionales de procesamiento.

3.2 Cómo establecer un objetivo de recuperación realista

Los objetivos de recuperación deben basarse en pruebas metalúrgicas y datos técnicos, en lugar de depender únicamente de los promedios del sector.

Un programa de evaluación típico puede incluir las siguientes etapas:

• Caracterización del mineral: Determinar la mineralogía, la distribución del oro y los posibles desafíos del procesamiento.
• Pruebas de lixiviación en botella: Evaluar la respuesta a la lixiviación, el consumo de reactivos y la recuperación preliminar en condiciones de laboratorio controladas.
• Pruebas metalúrgicas adicionales: Investigar los requisitos de finura de molienda, el efecto preg-robbing, la adsorción con carbón y las opciones de pretratamiento cuando sea necesario.
• Pruebas a escala piloto: Cuando esté justificado, evaluar el comportamiento del proceso en condiciones operativas más representativas.
• Evaluación de viabilidad: Utilizar los resultados de las pruebas para establecer las hipótesis de recuperación, las especificaciones de los equipos y las proyecciones económicas.

• Las muestras representativas deben abarcar la variabilidad prevista del mineral. Una cifra de recuperación obtenida de una única muestra favorable puede no reflejar el rendimiento durante toda la vida útil de la mina.



  4. ¿Cuánto cuesta una planta CIL para oro?

  El costo de una planta CIL para oro varía según la capacidad de procesamiento, las características del mineral, la configuración de los equipos, la ubicación del emplazamiento, la infraestructura y los requisitos ambientales.

  Una planta pequeña que procese un mineral de fácil lixiviación relativamente sencillo puede necesitar un circuito considerablemente menos complejo que una operación de gran escala que procese mineral refractario o mineral con un efecto preg-robbing significativo.

  4.1 Inversión de capital: ¿qué incluye?

  La inversión de capital (CAPEX) abarca los gastos necesarios para diseñar, construir, instalar y poner en marcha la planta de procesamiento.

  Componente del costo	Alcance habitual	Principales factores de costo
  Trituración, molienda y preparación de la alimentación	Trituradoras, alimentadores, cribas, molinos, transportadores y preparación de pulpa	Caudal de procesamiento, dureza del mineral, tamaño de alimentación y requisitos de molienda
  Lixiviación y adsorción	Tanques CIL, agitadores, bombas, tuberías de proceso e instrumentación	Volumen de los tanques, tiempo de residencia, comportamiento metalúrgico y materiales de construcción
  Manipulación de carbón, elución y sala de oro	Cribas para carbón, sistemas de transferencia, equipos de elución, electrodeposición e instalaciones de refinación	Producción de oro, carga de carbón y configuración del sistema de recuperación
  Infraestructura de agua y energía	Bombas, tuberías, sistemas eléctricos, subestaciones y tratamiento de agua	Ubicación del emplazamiento, disponibilidad de servicios y balance hídrico
  Tratamiento de residuos e instalaciones de relaves	Equipos de detoxificación, espesamiento o recuperación de agua cuando sea necesario, e instalaciones de almacenamiento de relaves	Propiedades de los relaves, requisitos ambientales y capacidad de almacenamiento
  Instalación y puesta en marcha	Obras civiles, cimentaciones, estructuras de acero, instalación, pruebas y puesta en marcha	Costos laborales, condiciones de construcción y cronograma del proyecto
  Partidas presupuestarias del proyecto	Ingeniería, adquisiciones, gestión, contingencias y otros costos indirectos definidos	Complejidad del proyecto, grado de desarrollo del diseño y riesgos de la cadena de suministro

  Una estimación completa del proyecto debe contemplar el proceso integrado y la infraestructura del emplazamiento, no solo el paquete de equipos principales.

  Por ejemplo, una cotización de equipos puede excluir las obras civiles, el transporte, la instalación, el suministro eléctrico, la infraestructura de agua, las instalaciones de almacenamiento de relaves y la puesta en marcha. Estas exclusiones pueden afectar considerablemente la inversión total necesaria.

  Al comparar proveedores, los responsables del proyecto deben solicitar una definición clara del alcance del suministro, las especificaciones de los equipos, las exclusiones, las condiciones de entrega y las responsabilidades relacionadas con la puesta en marcha.

  4.2 Gastos operativos: ¿qué factores influyen en ellos?

  Los gastos operativos (OPEX) representan los costos continuos de funcionamiento de la planta. Estos gastos afectan tanto al costo por tonelada procesada como al costo de recuperar cada unidad de oro.

  • Consumo de energía: La trituración y la molienda pueden representar una parte considerable de la demanda eléctrica de la planta. La dureza del mineral, el rendimiento y la eficiencia del circuito de molienda influyen en el consumo energético.
  • Reactivos: El cianuro, los reactivos para controlar el pH y otros productos químicos del proceso contribuyen a los costos operativos. Su consumo depende de la química y la mineralogía del mineral, así como de las condiciones de funcionamiento.
  • Carbón activado: La reposición, regeneración y manipulación del carbón, así como las pérdidas durante el proceso, generan gastos continuos. Una gestión eficaz del carbón ayuda a mantener el rendimiento de adsorción.
  • Mano de obra: Se necesitan operadores, metalúrgicos, personal de mantenimiento, supervisores y otros profesionales de apoyo para mantener la planta en funcionamiento de forma segura y constante.
  • Mantenimiento y consumibles: Las piezas de desgaste, bombas, revestimientos, cribas, componentes mecánicos y otros consumibles requieren inspecciones y sustituciones periódicas.
  • Gestión del agua: Los costos de captación, bombeo, reciclaje y tratamiento del agua dependen de las condiciones locales y del balance hídrico de la planta.
  • Gestión de residuos: El transporte de relaves, la detoxificación cuando sea necesaria, la supervisión, el almacenamiento y la gestión ambiental a largo plazo pueden representar gastos importantes.

  Para comparar distintas configuraciones de planta, los responsables del proyecto deben evaluar tanto el costo operativo total como el costo por tonelada de mineral procesado. Estos indicadores deben analizarse junto con la recuperación prevista, la disponibilidad de producción y la cantidad de oro obtenida.

  Conclusión

  Seleccionar la planta CIL adecuada para mineral de oro requiere una evaluación coordinada de las características del mineral, la capacidad de procesamiento, el potencial de recuperación, la inversión de capital y los gastos operativos.

  La configuración más adecuada no es necesariamente la planta más grande ni la que ofrece la cotización de equipos más baja. Es aquella que puede procesar de forma constante el mineral disponible, alcanzar un objetivo de recuperación técnicamente justificado y funcionar de manera rentable durante toda la vida útil del proyecto.

  Antes de finalizar la selección de la planta, los responsables del proyecto deben completar pruebas metalúrgicas con muestras representativas, establecer previsiones realistas de producción y recuperación, definir el alcance total del proyecto y comparar configuraciones de proceso alternativas.

  Colaborar con un proveedor experimentado de equipos de procesamiento de minerales y con ingenieros metalúrgicos cualificados puede ayudar a garantizar que la trituración, la molienda, la lixiviación, la adsorción, la recuperación de oro y la gestión de relaves se diseñen como un sistema integrado.

  Una planta CIL bien diseñada, respaldada por datos de pruebas fiables y buenas prácticas operativas, proporciona una base más sólida para una producción de oro eficiente y sostenible.

  Preguntas frecuentes

  Pregunta 1: ¿Qué equipos se necesitan para una planta CIL de mineral de oro?

  Una planta típica puede incluir equipos de trituración, molinos de molienda, equipos de clasificación, tanques CIL, agitadores, bombas de pulpa, sistemas de manipulación de carbón activado, equipos de elución, celdas de electrodeposición y equipos de fundición. También pueden ser necesarias instalaciones para la preparación de reactivos, la instrumentación, la gestión de relaves y el tratamiento del agua.

  Pregunta 2: ¿Cuál es la diferencia entre el procesamiento de oro mediante CIL y CIP?

  Tanto el proceso CIL como el CIP utilizan cianuro para disolver el oro y carbón activado para recuperar el oro disuelto de la pulpa. En el proceso CIL, la lixiviación y la adsorción se realizan conjuntamente en el mismo circuito de tanques. En el proceso CIP, la lixiviación suele completarse en tanques separados antes de que la pulpa entre en el circuito de adsorción con carbón. El proceso preferible depende de las características del mineral y del rendimiento metalúrgico.

  Pregunta 3: ¿Cómo puedo mejorar la recuperación de oro en una planta CIL?

  Las mejoras en la recuperación pueden implicar la optimización de la finura de molienda, la densidad de la pulpa, las condiciones de lixiviación, el tiempo de residencia, el oxígeno disuelto, la actividad del carbón y su manipulación. Sin embargo, los cambios más eficaces dependen del mineral y del proceso existente. El muestreo de diagnóstico y las pruebas metalúrgicas deben orientar la optimización.

  Pregunta 4: ¿Es adecuada una planta CIL para procesar mineral de oro refractario?

  No todos los minerales de oro refractarios pueden tratarse eficazmente únicamente mediante el proceso CIL convencional. El oro atrapado en minerales sulfurados o que no es accesible al cianuro puede requerir un pretratamiento, como la oxidación, antes de la lixiviación. El proceso adecuado debe determinarse mediante análisis mineralógico y pruebas metalúrgicas.
