Y Criba vibratoria

La criba vibratoria Y, también conocida como Criba Vibradora Circular Y, es investigada y desarrollada por SBM sobre la base de la introducción de tecnologías clásicas internacionales. Es una herramienta de detección avanzada en el hogar. Mientras tanto, es un dispositivo de clasificación indispensable en campos tales como el beneficio del mineral, la producción agregada, la eliminación de desechos de construcción o desechos sólidos y el apósito de carbón.

Características del producto: Herencia de diseño clásico, cribavibrante simple y confiable.

Tamaño de entrada: 0-400mm
Capacidad: 7.5-700TPH
Material: granito, mármol, basalto, piedra caliza, cuarzo, guijarros, mineral de cobre, mineral de hierro, carbón, etc.

Actuación

Diseño estructural clásico con rendimiento estable y alta eficiencia de cribado

La Y criba vibratoria circular sigue el diseño estructural clásico del equipo de cribado, y su rendimiento está totalmente garantizado. Además, SBM fortalece el diseño del excitador de vibración, es decir, la fuente de vibración es más estable y la fuerza de excitación es más poderosa.

Más opciones de redes de criba que satisfacen más necesidades de producción

Con el fin de satisfacer diversos requisitos operativos graduales después de la trituración intermedia-gruesa y la trituración intermedia-fina, SBM equipa varios tipos de redes de criba para la Criba Vibratoria Y. Los usuarios pueden seleccionar libremente diferentes números de capas y especificaciones de la criba que pueden satisfacer diferentes demandas de producción a través de una simple operación de reemplazo de criba.

Dispositivo de transmisión con correa V que hace que la operación sea más estable

Años de investigaciones prácticas muestran que el dispositivo de transmisión con correa en V puede evitar efectivamente la transmisión de la fuerza axial durante el proceso de vibración y disminuir la tasa de fallas. La conexión directa del motor y el equipo a través del soporte flotante y la correa trapezoidal pueden reducir efectivamente el impacto en el motor, lo que mejora considerablemente la vida útil del motor y la correa trapezoidal.

Mayor capacidad, mantenimiento más sencillo

La estructura de la criba vibratoria Y cuenta con una pequeña amplitud de vibración, alta frecuencia y gran ángulo de inclinación, mientras que otorga a la criba una mayor eficiencia de detección y mayor capacidad. El vibrador utiliza lubricación con aceite diluido y su cojinete tiene una gran holgura, por lo que los ruidos son bajos y la vida útil es larga. Las piezas de repuesto tienen una excelente universalidad, lo que facilita el mantenimiento posterior.

Mecanizado digitalizado, mayor precisión

SBM tiene docenas de líneas de producción de máquinas CNC (control numérico por computadora). Desde el corte, la flexión, la planificación hasta la pintura final de las planchas de acero, todos los pasos se pueden controlar numéricamente. La alta precisión de procesamiento asegura que las piezas clave tengan estándares más altos.

Suficiente suministro de piezas de repuesto, operación sin preocupaciones

SBM, como empresa prominente que integra la producción y venta de máquinas en la industria de maquinaria para minería, se dedica a ser responsable de cada producto. Mientras tanto, SBM siempre hace todo lo posible para ofrecer a los clientes servicios técnicos integrales y piezas de repuesto suficientes para que estén libres de preocupaciones sobre la operación del proyecto.



Principio de trabajo

Una criba vibratoria Y consiste principalmente en una caja de criba, una malla de criba, un vibrador, un dispositivo de resorte de amortiguación, un chasis y otros componentes. Las placas laterales están hechas de placas de acero de alta calidad. Se conectan con la viga y la base del excitador por medio de pernos de alta resistencia o remaches de ranura anular. El excitador de eje excéntrico de tipo cilindro y el bloque excéntrico se utilizan para ajustar la amplitud. El vibrador está instalado en una placa lateral de la caja de la criba. Impulsado por el motor, el bloque excéntrico del vibrador giraría a alta velocidad bajo la motivación de la correa triangular. La rotación a alta velocidad ejerce una fuerte fuerza de inercia centrífuga para estimular el movimiento de la caja de la criba en un movimiento circular dentro de una amplitud específica. Durante la operación, los materiales en la superficie inclinada de la criba se someten al impulso transmitido desde la caja de la criba para que se pongan en un movimiento de lanzamiento continuo. Cuando los materiales caen sobre la superficie de la criba, las partículas más pequeñas que el tamaño de la criba se tamizan para lograr la clasificación.

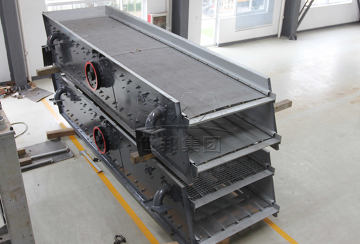

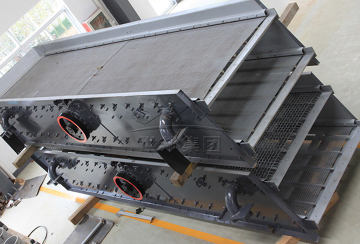

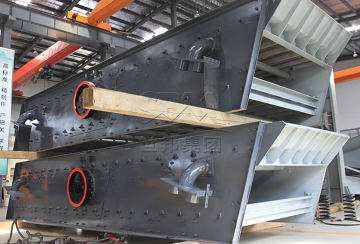

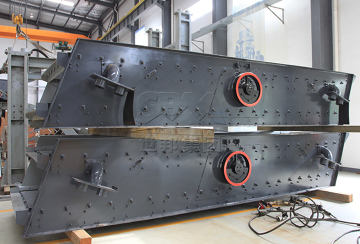

Álbum del producto

Parámetros del producto



Nota:

Las imágenes de producto y los parámetros sobre modelos, datos, prestaciones y especificaciones en este sitio web son sólo para referencia. Existe la posibilidad de que SBM realice cambios en la información mencionada anteriormente. Para mensajes específicos, consulte los objetos reales y manuales de usuario. Sin instrucciones especiales, SBM se reserva el derecho de explicar todos los datos involucrados en este sitio web.
